圖1所示電路是一個真RMS響應功率檢波器，采用可變增益放大器(VGA)和RMS響應功率檢波器提供數值大約為95 dB的極寬檢波范圍。RMS檢波器在很多應用中都十分有用，比如要求對信號功率進行精確測量的接收器和發射器。由于本電路測量RMS功率，因此適合用于具有不同波峰因素的系統中。這類系統的示例有：GSM/EDGE 、CDMA、WCDMA、TD-SCDMA和LTE無線基站，以及任何使用QAM調制的系統。

ADL5902 RMS檢波器的檢測范圍為65 dB，通過加入線性AD8368 VGA可擴展至95 dB。ADL5902TADJ功能用于提供整個電路的溫度穩定性。在VGA之間放置S AW濾波器，減少噪聲的同時增加靈敏度。這樣還會縮小電路的頻率范圍以及S AW濾波器的通帶范圍。

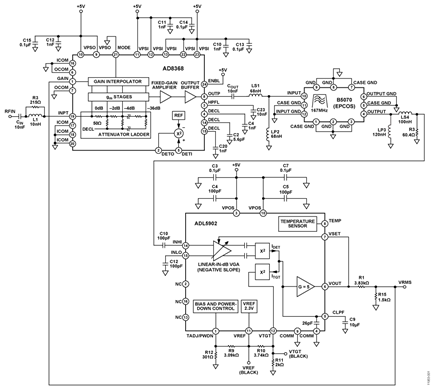

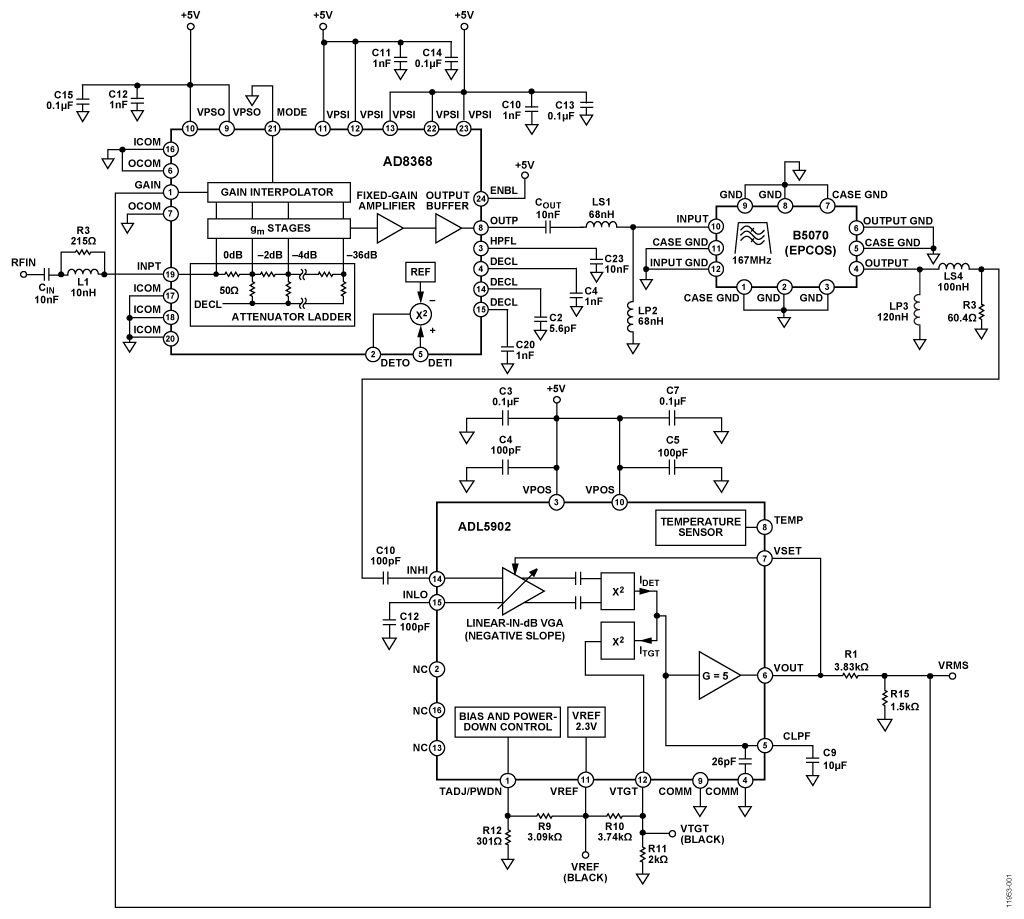

ADL5902線性dB真RMS響應RF檢波器的65 dB范圍可通過獨立的可變增益放大器(VGA)擴展。VGA的增益控制輸入直接從ADL5902VOUT引腳獲取。它可根據VGA增益控制范圍擴展動態范圍(實際應用中，獲得的范圍擴展略小)。若VGA還提供線性dB(指數)增益控制功能，那么總測量范圍將保持線性縮放，單位為dB。VGA 增益必須隨其增益偏置的增加而下降，下降方式與ADL5902相同。AD8368可以滿足所有這些條件。圖1顯示電路原理圖。

ADL5902RMS計算電路使用VGA分級架構。內部線性dB VGA具有負增益控制斜率，驅動窄范圍RMS檢波器的輸入。該檢波器的輸出電平通過電流平衡架構與第二個設定點檢波器輸出進行比較；一個檢波器提供電流，而另一個檢波器吸取電流。如果兩個檢波器的輸出電平不相等，那么殘余電流將對電容進行充電或放電；電容值等于內部26 pF電容與ADL5902引腳6 (CLPF)上的外部電容的并聯組合。該配置會使VOUT值上升或下降。由于VOUT直接連接ADL5902 VGA的增益控制輸入，這樣會使VGA增益上升或下降，直到兩個檢波器的輸出電平相等。此時，VOUT和VGA增益完成建立。由于ADL5902VGA具有線性dB傳遞函數，VOUT輸出電壓與輸入信號RMS值的對數成正比。

ADL5902的檢測范圍主要由其內部VGA的增益控制范圍確定。因為輸入信號隨范圍增加而下降，故VGA控制電壓亦下降，直到VGA到達最大增益。對于上升中的大輸入信號，VGA增益控制電壓亦上升(從而VGA增益下降)，直到達到最小增益。

在信號路徑上增加額外的可變增益可擴展電路的檢測范圍。此時，VOUT反饋信號同時驅動ADL5902和AD8368的VGA增益控制輸入。AD8368MODE引腳必須連接低電平，使增益控制斜率為負。由于AD8368VGA提供增益和衰減(GMAX = 22 dB，GMIN = ?12 dB)，因此可同時擴展ADL5902標稱測量范圍的上限和下限。但是，若要實現最優化的范圍擴展，則驅動AD8368增益控制引腳的電壓必須正確調整。

雖然ADL5902RMS檢波器的標稱輸出電壓范圍為0 V至3.5 V，但AD8368VGA需要0 V至1 V控制電壓范圍才能完全實現其34 dB增益控制范圍。因此，VOUT反饋電壓必須向下縮放3.5倍。使用電阻分壓器(圖1中的R1和R15)即可輕松實現。

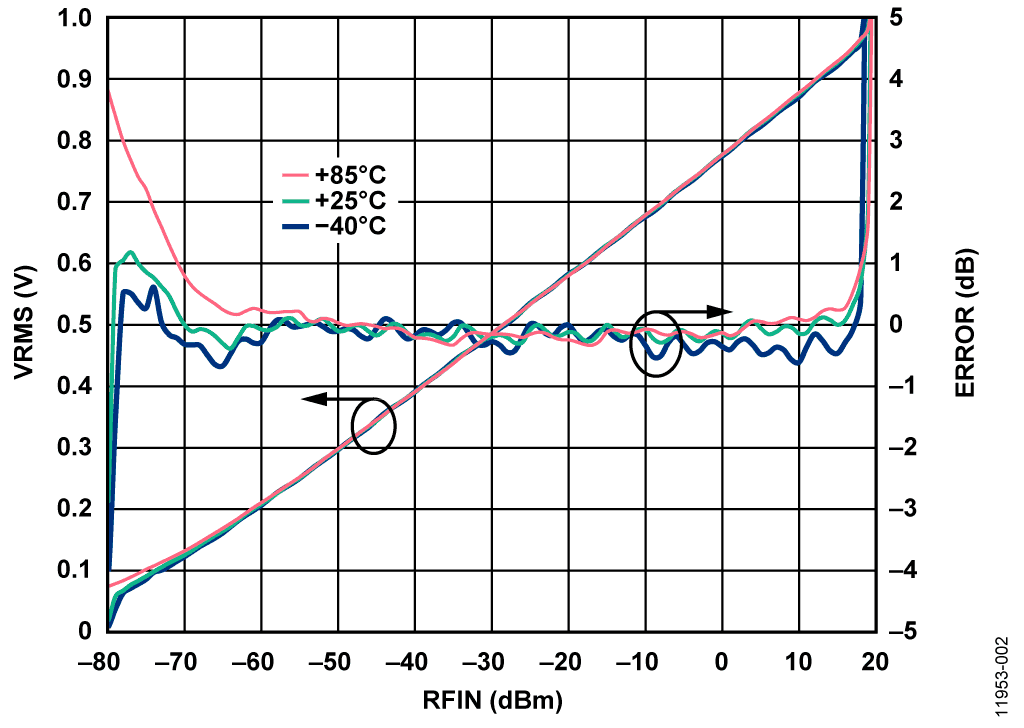

圖2顯示當輸入功率以167 MHz掃描時得到的傳遞函數。采用4點校準法可獲得最佳線性度，校準點為：+15 dBm、?15 dBm、?55 dB和?70 dBm。也可采用2點校準法，但在輸入功率范圍內線性度會有所下降。

注意，本電路中未使用AD8368板載RF檢波器和自動電平控制(ALC)功能。因此，AD8368上的DETI和DETO引腳可保持開路狀態。

?

RF輸入功率靈敏度

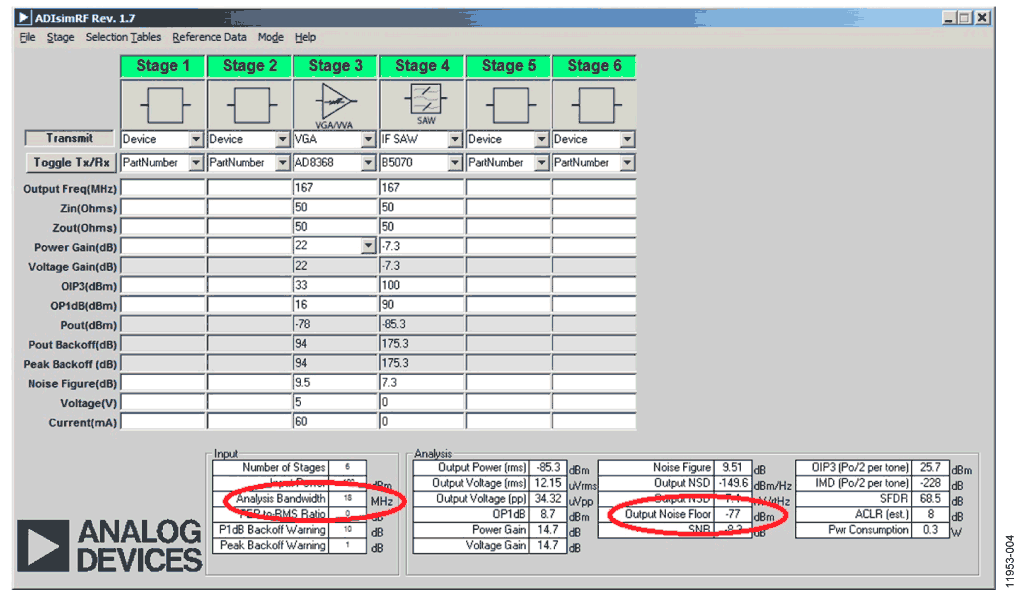

為了獲得圖2中的出色靈敏度，必須在VGA和檢波器之間放置一個窄帶濾波器，如圖1所示。若沒有濾波器，AD8368的寬帶輸出噪聲將會覆蓋ADL5902的低端靈敏度特性。圖3顯示使用 ADIsimRF進行AD8368輸出噪聲計算的屏幕截圖。存在最小輸入信號時，AD8368VGA增益最大。若3 dB帶寬為800 MHz并假設一階滾降，則使用1272 MHz等效噪聲帶寬(即800 MHz乘以1.57)計算VGA的輸出噪聲功率。這樣可以得到輸出噪聲功率水平為大約?51 dBm，即大致等于ADL5902的標稱輸入靈敏度以上10 dB。因此，為了達到最大低端靈敏度，一定程度的濾波是必要的。

圖4顯示電路中加入中心頻率為167 MHz的EPCOS B5070 SAW濾波器后，進行相同的噪聲計算。在該計算中，分析帶寬降至與S AW濾波器帶寬相同(18 MHz)。

由于噪聲帶寬大幅縮小，并且濾波器插入損耗為7.3 dB，VGA/SAW組合的集成輸出噪聲大幅下降至?77 dBm，遠低于ADL5902RMS檢波器的輸入靈敏度。這樣可確保VGA增益最大時，電路性能不會受限于噪聲。

?

?

溫度穩定性

ADL5902具有溫度補償功能。設置TADJ引腳(引腳1)上的電壓可優化特定工作頻率下的檢波器截距溫度穩定性。在圖1所示的范圍擴展電路中，VGA增益的任何溫度變化都會使電路的整體漂移逐dB下降(例如，VGA增益溫度的1 dB漂移將使整體溫度穩定性下降1 dB)。對于AD8368VGA，AD8368數據手冊中的圖5顯示增益隨溫度的變化而發生大約±0.7 dB的漂移。應注意VGA傳遞函數的截點發生了漂移(也就是說，所有增益的增益漂移誤差不變)。因此，檢波器和VGA具有相似的溫度漂移特性。通過調節ADL5902 TADJ引腳上的電壓，則檢波器和VGA的組合溫度漂移可得到補償。對于167 MHz工作頻率而言，可通過實驗確定0.2 V的TADJ電壓能夠提供圖2中所達到的最佳溫度補償。
