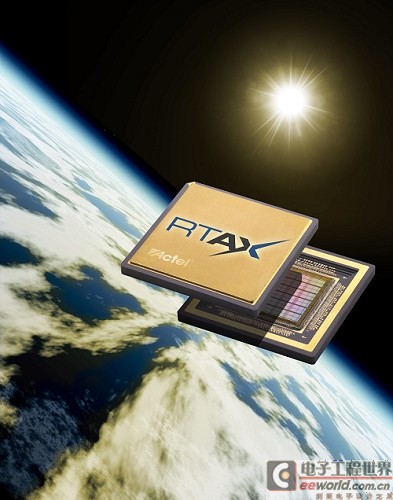

Actel RTAX FPGA性能繼續提升

發布者:muhaoying2017最新更新時間:2009-06-24 來源: EEWORLD關鍵字:Actel  FPGA 手機看文章 掃描二維碼
隨時隨地手機看文章

      愛特公司 (Actel Corporation) 宣布進一步提升其業界領先之耐輻射RTAX-S和RTAX-SL航天用FPGA的性能和可用性,為航天應用設計人員帶來更大優勢。RTAX-S/SL 系列FPGA能夠免除與耐輻射ASIC相關的成本和進度表風險,是需要防止輻射引發單事件翻轉 (single-event upset, SEU) 事件保護功能的航天應用的首選FPGA。

      RTAX-S/SL系列FPGA的性能提升包括:

      ? 相比 RTAX-S FPGA 產品,RTAX-SL FPGA 系列能減少靜態功耗達 80%。當飛行器在電池供電模式運行 (例如當穿越地球陰影的部分時),系統進入待機模式并需要保持寄存器和存儲器狀態時,靜態功耗節省便尤其重要。
      ? 提高400萬門RTAX4000S FPGA的速度等級,將具有最大型 SEU 保護功能的,耐輻射FPGA 的性能提高了10%。
      ? 全新低功耗RTAX4000SL FPGA采用CQFP352和CGA/LGA 1272封裝,相比RTAX4000S FPGA,靜態功耗降低達50%。
      ? RTAX250S/SL FPGA采用全新624腳CCGA和LGA封裝,為設計人員增加17% 的可用I/O,節省 50% 以上的占位面積。新推出的器件均通過MI- STD-883 Class B、Actel Extended flow、以及Actel EV flow (與QML Class V的處理步驟相同) 等規范進行的測試。
      ? RTAX-S/SL FPGA能耐受更高的結溫(達135°C),為設計人員提供額外10°C的緩沖,可讓器件更快地或在更高的溫度下運作。
